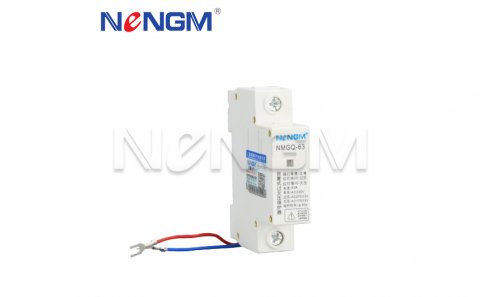

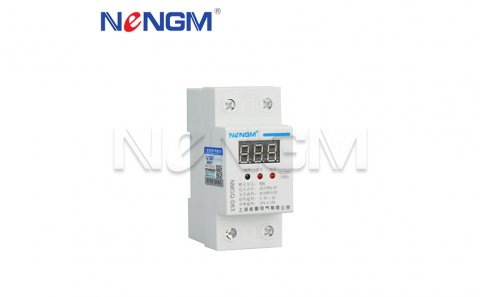

自復式過欠壓保護器適用于單相交流電壓220V，頻率50Hz，額定工作電流60A及以下的用戶或負荷。獨立的自復式過欠壓保護器又稱：自恢復過電壓保護器、過電壓保護器、自動復位過電壓保護器、過電壓保護器、自動過電壓保護器、單相過電壓保護器、過電壓和欠電壓保護器、自重復過電壓和欠壓保護器。電壓保護器。作為對單相電氣設備中性線故障引起的單相線路過電壓和欠電壓的保護。主要用于住宅進戶或需要保護的單相電氣設備配電線路的保護。

自復式過欠壓保護器示意圖由電源電路、電壓采樣電路、微處理器、工作狀態指示電路、驅動電路、磁保留繼電器和能量?jì)Υ鏋V波器電容器組成。電源電路的輸入端為送電端，輸出直流電源用于供應微處理器、驅動電路、磁維護繼電器和儲能濾波器電容器。電壓采樣電路的輸入是電網電壓，輸出電壓信號給微處理器。微處理器輸出兩組信號，一組用于工作狀態信號，另一組用于工作狀態指示電路，另一組用于驅動信號，輸出用于驅動電路，驅動電路驅動磁維護繼電器。儲能電容器為磁保持繼電器提供瞬時動作能量。

“自復式過欠壓保護器”原理圖如下工作：電網上電后，微處理器通過電壓采樣電路連續檢測電網電壓。當在正常范圍內檢測到電網電壓時，輸出兩組信號，并將一組輸出輸出到狀態指示。在該電路中，正常指示燈亮，另一個輸出吸合脈沖信號發送到驅動電路，驅動電路驅動磁保持繼電器關閉和關閉主電路。當電網電壓過壓或欠壓時，微處理器通過電壓采樣電路檢測電網電壓的過壓或欠壓，輸出兩組信號，一組輸出到狀態指示電路，對應過壓或欠壓指示，另一個輸出將脈沖信號釋放到驅動電路，驅動電路驅動磁保持繼電器釋放，切斷主電路，實現過壓保護。當電網電壓恢復正常時，微處理器通過電壓采樣電路檢測到電網電壓恢復正常，并將正常信號輸出到狀態指示電路。過壓或欠壓指示燈熄滅，正常指示燈亮，并輸入3分鐘延時計時器。在3min延遲時間內，電壓正常，輸出引入脈沖信號輸出到驅動電路。驅動電路驅動磁保持繼電器拉入，接通主電路，恢復電源，實現自恢復。
