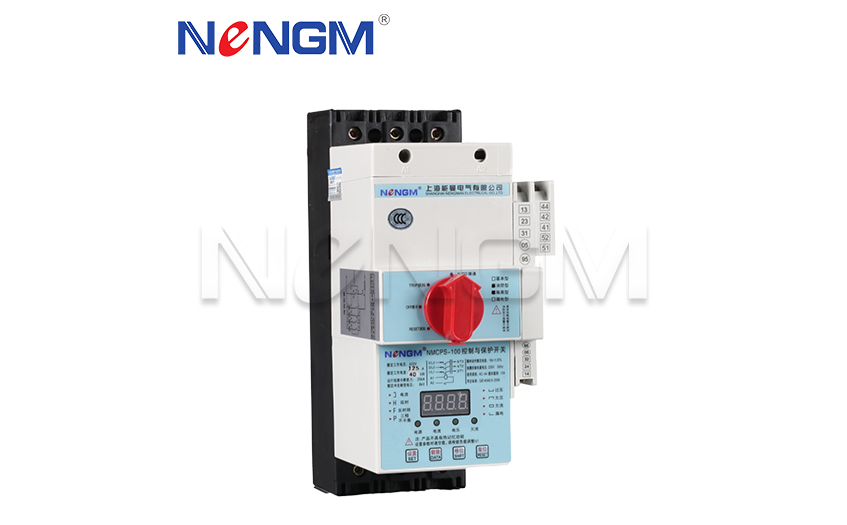

概述

CPS系列控制與保護開關電器是低壓電器中的新型產品,其產品類別代號為"CPS" ,是英文"Controland ProtectiveSwitchingDevice"的縮寫,NMCPS系列控制與保護開關電器是在單一結構的產品上實現集成化、內部協調配合的控制與保護功能,能夠替代斷路器(熔斷器)、接觸器、過載(或過流、斷相)保護繼電器、起動器、隔離器等多種傳統的分離元器件,具有遠距離自動控制與就地人力控制兼有的方式進行控制操作的功能,具有協調配合的時間一電流保護特性,具有控制與保護配合、短路后連續運行,具有分斷能力高、飛弧距離小、壽命長,具有保護整定電流均可調的特性,操作方便、配套附件模塊多樣齊全等優點,可以實現對電動機負載、配電負載的控制和保護。

產品功能與特點

NMCPS將“斷路器(熔斷器)+接觸器+熱繼電器”的主要功能融為一體,加上智能化“自配合”控制與保護功能。以一個具有獨立結構形式的單一產品,能理想地實現上述多個產品的組合功能。其保護特性是產品“自配合”的,并可輸出多種信號供用戶選擇使用。它的保護能完善、合理?！皢蝹€型有(基本型、消防型F、隔離型G、漏電型L),組合型有(雙速型D、星三角型小、可逆型N、自耦減壓型z),雙電源轉換開關型S。

NMCPS是一種智能型多功能低壓開關電器,它是基于國內外先進斷路器、接觸器、熱繼電器等技術和軟件技術開發出的一種先進的智能型多功能低壓開關電器。它的所有控制信號和數據均是通過8位單片機的智能控制單元和電流互感器取樣后進行數據采樣和數據處理.實現定時限或反時限控制的。能對需要保護與控制的設備做到保護全面.控制精確。這種多功能控制與保護電器大量減少了線路中所需元件的品種及數量,為低壓配電與控制系統的設計簡化提供了一種理想的基礎元件。

用途及適用范圍

NMCPS系列產品,主要適用于交流50Hz ,額定電壓400V ,額定電流自0.16A至125A電路中。用于接通、承載和分斷正常條件下包括規定的過載條件下的電流且能夠接通、承載并分斷規定條件下的非正常電流(如短路電流), NMCPS優越性能已被廣泛應用于建筑、紡織、冶金、石化、水利工程、水處理、機械裝備、成套設備、船舶、食品加工及電動機控制中心等領域。

符合標準GB14048.9-2008**強制性產品CCC認證。

型號含義

(注1):表示殼架的等級電流:

(注2):表示出廠時整定的額定電流。短路動作電流均按此電流整定。

例如:若需要額定電流為12A ,但在主體額定電流中沒有12A的,則要用16A主體額定電流整定到12A,而不能用10A的殼架電流來整定。

(注3):

02輔助觸頭對數:二常開一常閉+一常開(故障)一常開(短路).

06輔助觸頭對數:三常開三常閉+一常開(故障)一常開(短路) 09輔助觸頭即為06輔助+02輔助

說明:

①控制與保護開關的基本配置: 主體+智能脫扣器+輔助觸頭組;主體由主電路基本模塊組成,即觸頭系統模塊、短路脫扣器、電磁系統模塊以及操作機構系統模塊。

②額定運行短路分斷能力分為:經濟型(C)常用款: 35kA以下;標準型(Y): 50KA;較高型(H): 80KA

③功能代號

注:單個NMCPS功能說明(1基本型:過載即報警、又跳閘; 2F消防型:過載只報警、不跳閘; 3G隔離型:手柄處于隔離位置,具有鎖扣裝置; 4L漏電型:漏電報警)。

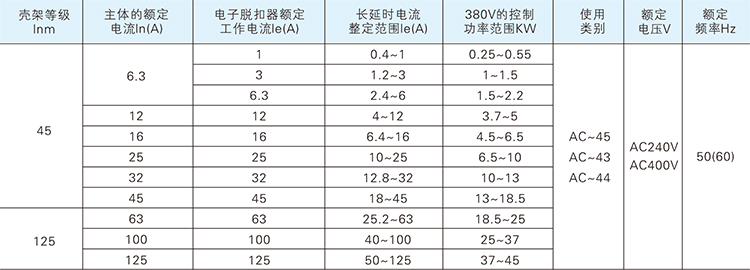

選型參數表

外形與安裝尺寸

輔助點編號表

典型接線圖
