      串連電容電抗器的運用與挑選
      發表時間:2022-06-09 14:55:54 人氣:

             串聯電容電抗器開展無功功率補償是供電系統改進功率因數和墜崖的合理對策。殊不知供電系統中很多離散系統負荷的投用,尤其是以可控硅做為換流元器件的電力工程半導體元器件,因為它以電源開關方法工作中,可能造成電網電流量、工作電壓波型的崎變,造成很多高次諧波。而電力電容器對高次諧波反映較為比較敏感,會(huì )對諧波電劉具有變大功效,比較嚴重時還會(huì )繼續造成串聯諧振,導致電力電容器本身的毀壞或沒法工作中,還嚴重危害周邊別的電氣設備的安全性。

      在具備高次諧波情況中安置補償電容器,一般選用在電力電容器回路中串連電容電抗器的對策,這既不危害電力電容器的無功功率補償功效,又能抑止高次諧波。但串連電容電抗器務必考慮到電力電容器連接處電網的諧波情況,決不可隨意組成。僅有有效挑選串連電容電抗器的電感率,使之與電力電容器開展有效配對,才可以合理地具有抑止諧波的功效,并有限定重合閘浪涌電壓的實際效果。

      1、抑止高次諧波

      當無功功率補償電容器連接電網存有有高次諧波時,電力電容器對n次諧波的容抗降為xc/n,系統軟件電感器對n次諧波的感抗上升為nxL。在電網存有有n次諧波電流量時,假如合乎nxL=xc/n的標準,則將造成n次諧波的串聯諧振狀況。其n次諧波電流量與基波電流量迭加后,使穿過電力電容器的電流量劇增,這時造成的過電流量終將嚴重危害電力電容器本身安全性或沒法工作中。另外諧波電流量在系統軟件特性阻抗上造成的諧波工作電壓與源工作電壓迭加后造成過壓,此過壓也會(huì )威協到電力電容器的安全性運作。

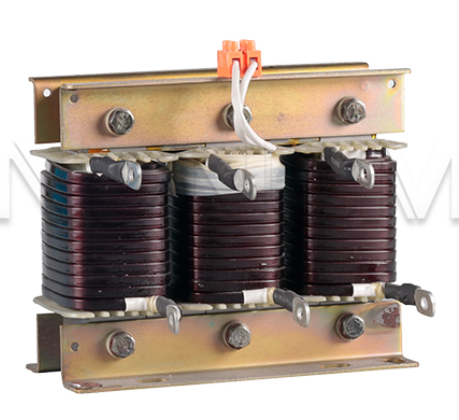

      電容電抗器

      選用串聯電力電容器開展無功功率補償而組成的電源電路中,若電力電容器環路與系統軟件產生串聯諧振,這時串聯諧振點的串聯諧振頻次為:

      n0=√xc/(xL+xs)

      式中xs———系統軟件等價基波短路故障電感;

      xL———電容電抗器基波電感;

      xc———電力電容器基波電感;

      (xL=Axc,A為電感率)

      從上式看得出,串入電容電抗器電感器量越大,則諧波頻次n0越低,因此可根據串入電容電抗器電感器量的尺寸來操縱串聯諧振點,進而做到繞開諧波源中的各次諧波。不難看出,在補償電容器回路中串連一定電感率的電容電抗器,即能合理地繞開串聯諧振點。

      在電力電容器連接處電網存有高次諧波時,當諧波頻次超過串聯諧振點的諧波頻次時,電力電容器回路特性阻抗呈感抗,這時諧波電流量所有注入電力電容器回路中,因此電力電容器對諧波電流量不了變大功效。但在諧波頻次低于串聯諧振點的諧波頻次時,電力電容器回路特性阻抗特點呈溶性,這時串連的電容電抗器不容易具有抑止諧波功效,反倒對諧波電流量具有變大功效。因此,在電力電容器回路串連的電容電抗器決不能隨意組成,一定要考慮到連接處電網的諧波情況,僅有依據諧波情況挑選適合的電感率的電容電抗器,才可以具有抑止高次諧波的功效。
