用途及適用范圍

本系列變頻器是一款通用多功能變頻器,對交流異步電機進行VIF控制,可用于驅動紡織、造紙、拉絲、機床、包裝、食品、風機、水泵及各種自動化生產設備。變頻器啟動力矩大,調試簡單,可實現8段速運行,系統閉環過程控制和組網功能等。

型號及含義

變頻器基本配置和功能

變頻器輸入、輸出端所用接觸器等開關器件

若在電源和變頻器輸入端之間加裝接觸器,則不允許用此接觸器來控制變頻器的啟停。一定需要用該接觸器控制變頻器啟停時,間隔不要小于一個小時。頻繁的充放電易降低變頻器內電容器的使用壽命。若輸出端和電機之間裝有接觸器等開關器件,應確保變頻器在無輸出時進行通斷操作,否則易造成變頻器內模塊損壞。

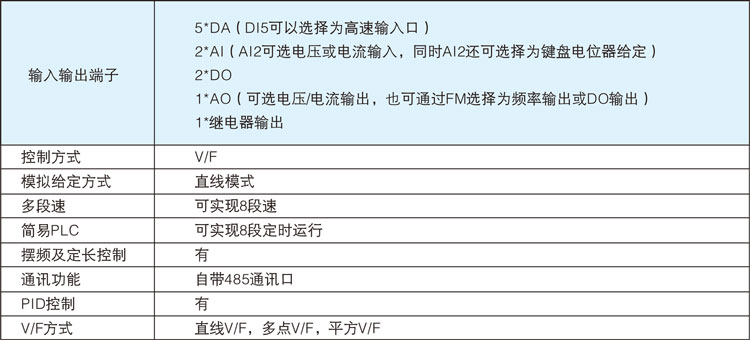

變頻器基本配置和功能如下:

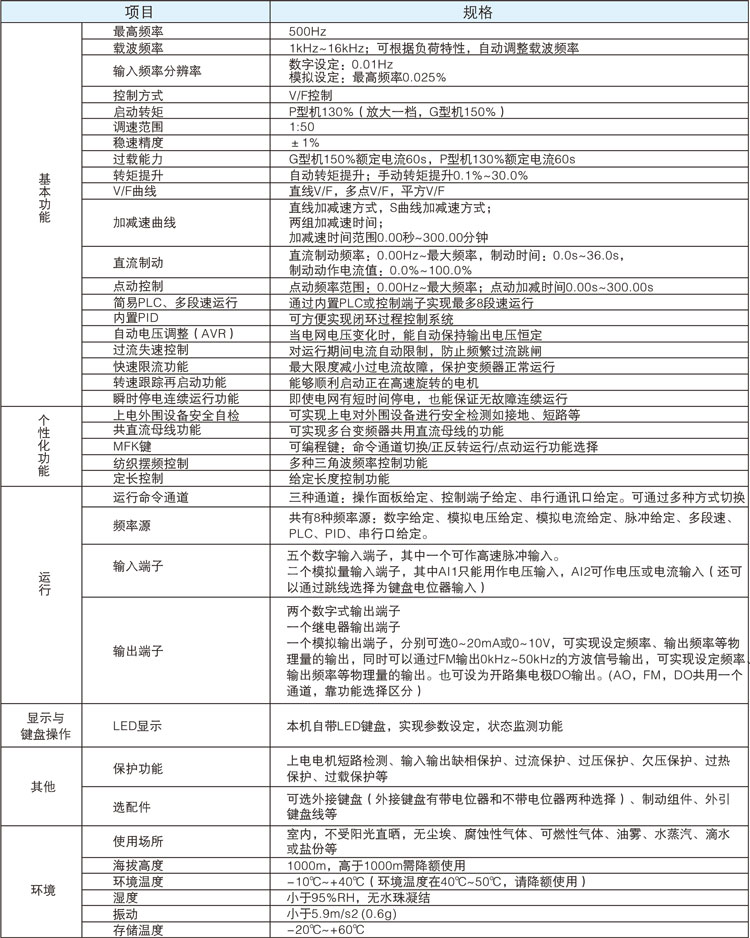

技術參數

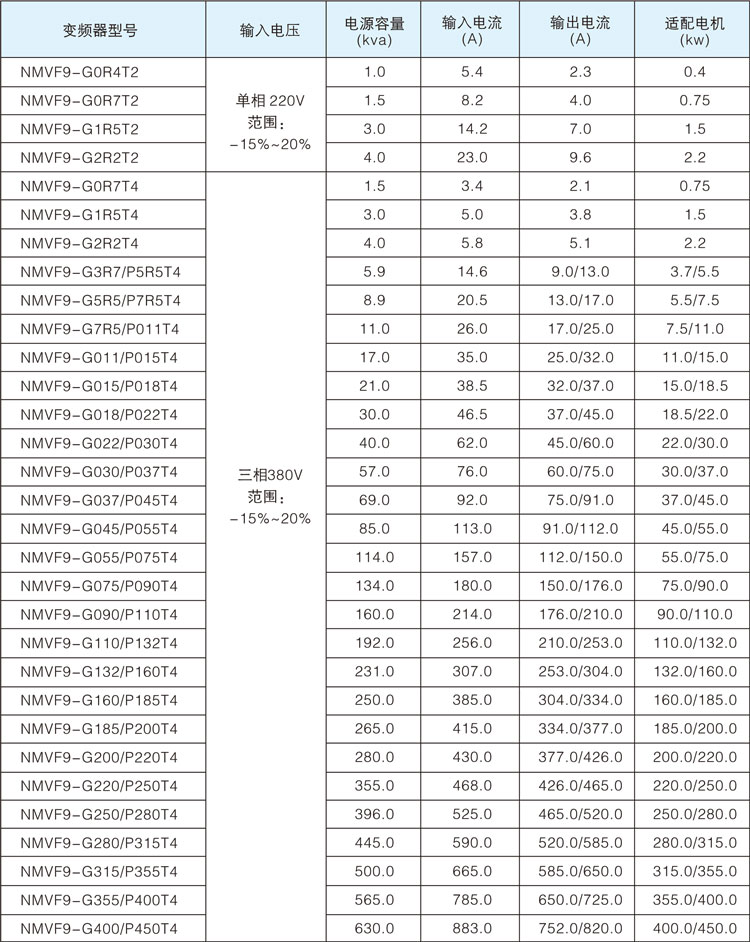

技術規范

外形尺寸及接線圖
