用途及適用范圍

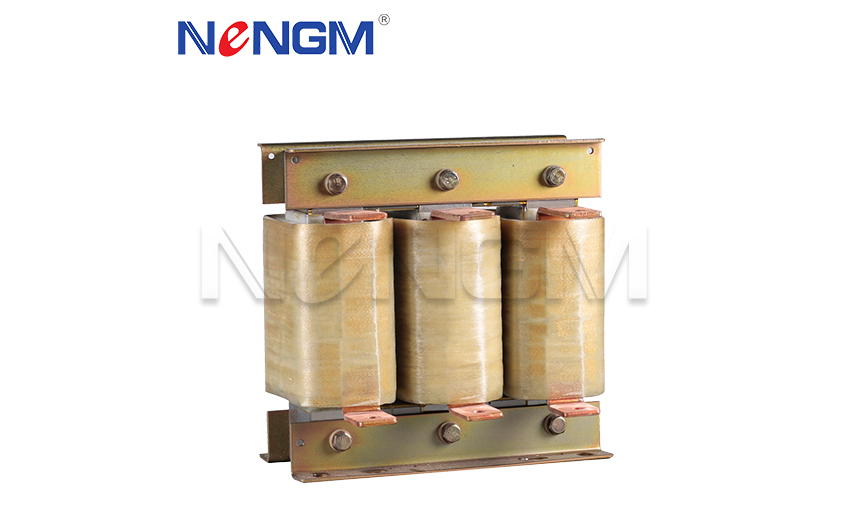

NMAKSG(也可用型號NMACL為輸入, NMOCL為輸出)系列干式鐵芯串聯電抗器用于變頻器輸入、輸出側端,與變頻器串聯,當低壓電網中有大量整流、變流裝置等諧波源時,其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與變頻器相連接后,能有效吸收電網諧波,降低輸入高次諧波造成的漏電流,降低電機的噪音以及渦流損耗,用于平滑濾波,降低瞬變電壓dv/dt,延長電機壽命。

型號含義

性能參數

1)適用于任何品牌變頻器

2)壓降:輸入為5V、輸出為9V

3)額定絕緣水平5kV/min

4)抗器各部位的溫升限值:鐵芯不超過85K,線罔溫升不超過95K

5)電抗器噪聲不大于45dB

6)電抗器能存工頻加諧波電流不大于1.85倍額定電流下長期運行

7)電抗值線性度:在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95

8)三相電抗器的任意兩相電抗值之差不大于土3%

注意:具體的性能參數可以來電訂做。

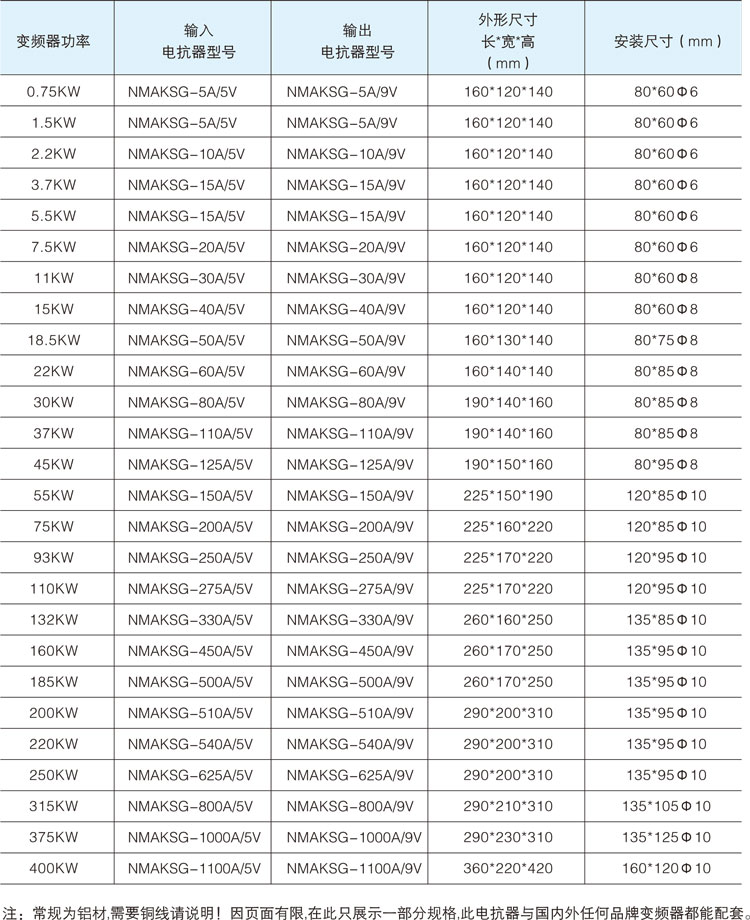

參數表
