開關簡介

HH15(QSA)系列隔離開關熔斷器組, HH15A(QA), HH15P(QP)系列隔離開關, HH15S(QSS), HH15A; S(QAS), HH15PS(QPS)系列雙投轉換開關(以下簡稱開關),主要適用于具有高短路電流的配電電路和電動機電路中,作為手動不頻繁操作的主開關或總開關。當中QSA. QSS系列開關可作電路短路保護之用。

開關符合GB140483.IEC60947-3標準,廣泛用于較高級的抽屜式低壓成套裝置中。

型號含義

正常工作條件

1周圍空氣溫度不高于+40℃,不低于-5℃, 24h內的平均溫度不超過+35℃。

2安裝地點的海拔不超過2000m。

3在周圍空氣溫度為+40℃時相對濕度不超過50%,月平均**相對濕度為90%,同時該月的月平均**溫度為+25℃,并考慮到因溫度變化發生在產品表面上的凝露。

4·周圍環境污染等級為3級。

5安裝類別為IV類。

開關結構特征

1開關采用正面旋轉操作方式,由操作機構、觸頭系統、手柄等組成。

2開關采用全封閉式結構,靜觸頭及滅弧系統均組裝在由新型耐弧工程塑料制成的殼體內,并裝有快速操作機構開關閉合和分斷的速度與操作者的動作速度無關,因而保證操作人員及設備的安全。

3開關具有獨特性能的觸頭系統,動觸頭系統均由四個壓縮彈簧的銅滾柱組成,每個滾柱都能單獨滾動,從而更不效地防止觸頭熔焊的發生;發生故障時觸頭壓力隨電流的增大而增加,能承受較大的短路電流。

4,操作手柄可安裝在開關柜門上,當柜門關上時手柄即與開關的操縱桿楔合,當開關處于閉合位置時,手柄與柜聯鎖,可防止柜門的打開。

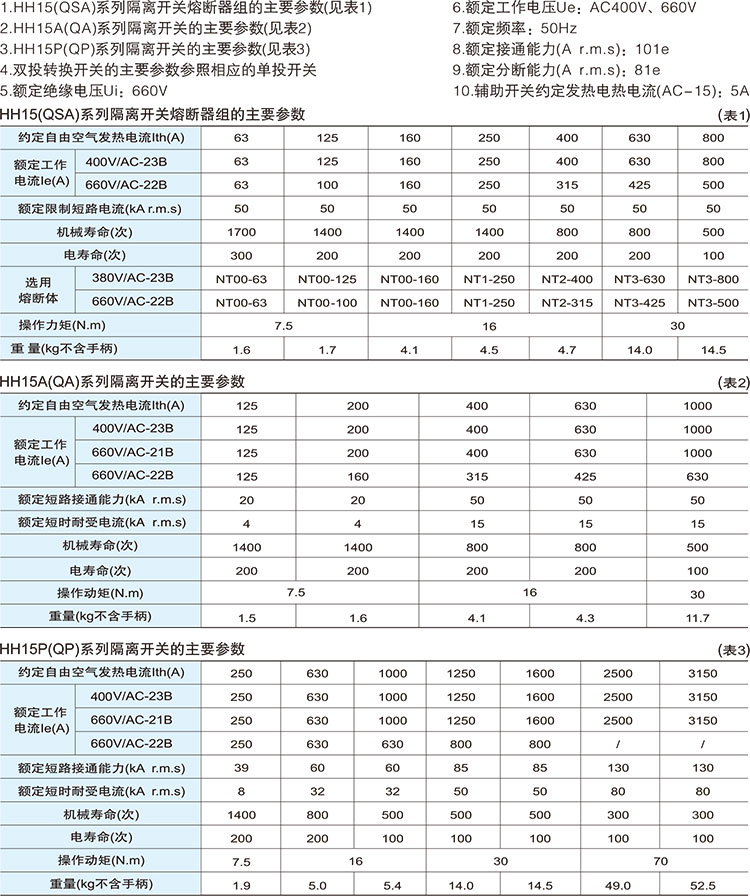

主要技術參數

外形尺寸
