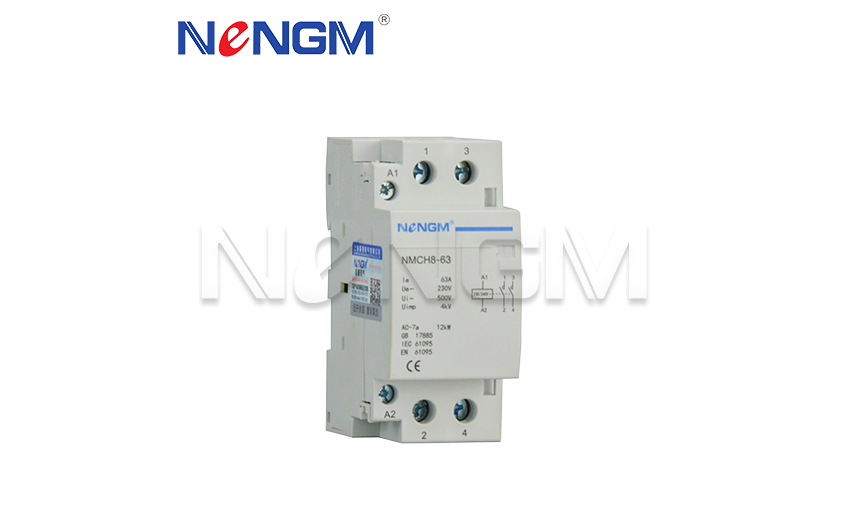

產品概述

NMCH8系列家用交流接觸器(以下簡稱接觸器),主要適用于交流50Hz(或60Hz),額定工作電壓至400V、使用類別AC-7a下的額定工作電流小于或等于63A,使用類別AC-7b下的額定工作電流小于或等于32A,額定限制短路電流小于或等于6KA的電路中,用于控制家用及類似用途的低感或微感負載,也可用于控制家用照明及電動機負載。

產品主要應用于家庭、賓館、公寓、辦公樓、公共建筑、購物中心、體育館等場所,實現自動化控制功能。

符合標準: IEC61095, GB17885

產品特點

●屬于模數化控制電器,結構新穎,體積小巧。

●安裝軌道化,尺寸模數化,使用安全化,可與小型斷路器組合安裝于控制照明箱內。

●采用優質絕緣材料,大大提高了安全性。

●外形美觀,有工作狀態指示窗。

●無噪音,適用于賓館、醫院等場所。

型號說明

正常工作環境及安裝條件

●周圍空氣溫度為:-5℃~+40℃,其24小時內平均溫度不超過+35℃。

●海拔高度:不超過2000m。

●大氣條件:安裝地點的空氣相對濕度在**溫度為+40℃時不超過50%;在較低的溫度下允許有較高的相對濕度,例如+20℃時達90%,對由于溫度變化偶爾產生的凝露應采取特殊的措施。

●運輸和儲存溫度;-25℃-+55℃,短時(24h內)可以+70℃.

●污染等級:2.

●·安裝類別: 110

●安裝處應無顯著沖擊及振動。

●安裝式:采用TH35-7.5型安裝導軌。

●產品垂直安裝,安裝面與垂直面的傾斜度不大于±5。

●動作(操作)條件:在周圍空氣溫度為-5℃~+40℃范圍內,對接觸器線圈施以額定控制電源電壓Us,使其發熱至穩定狀態時,接觸器在額定控制電源電壓Us的85%和110%之間吸合,在額定控制電源電壓Us的75%和20%之間釋放和斷開。

●機械壽命:接觸器的機械壽命不小于100萬次。

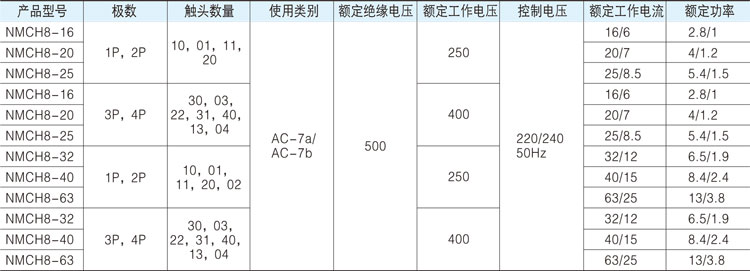

主要技術參數

外形尺寸
