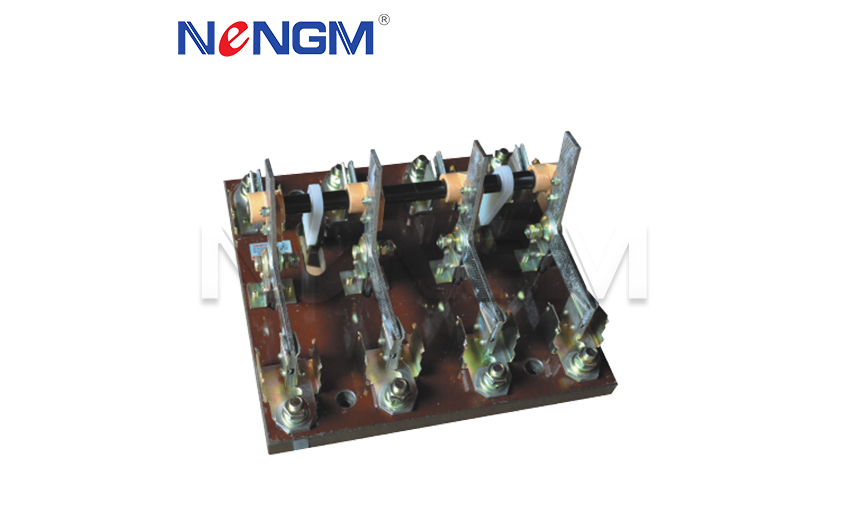

開關簡介

HD系列單投刀開關、HS系列雙投刀開關適用于交流50Hz、額定電壓400V、直流220V ,額定電流至1500A的成套配電裝置中,用作手動不頻繁接通與分斷交直流電路或用作電氣隔離之用。

HD(S) 11系列中央手柄式刀開關主要用于動力站,不切斷帶有電流的電路,作為電氣隔離之用。

HD(S) 12系列側方正面杠桿操作機構式刀開關主要用于正面操作、前面維修的開關柜中,操作機構可以在柜的兩側安裝。

HD(S) 13系列中央正面杠桿操作機構式刀開關主要用于正面操作、后面維修的開關柜中,操作機構裝在正前方。

HD(S) 14系列側面操作手柄式刀開關,主要用于動力箱中。

裝有滅弧室的刀開關可以切斷電流負荷,其它系列刀開關只作電氣隔離之用。

型號含義

主要技術參數

3.1額定電壓為交流400v、直流220V.

3.2額定電流為100,200,400, 600, 1000, 1500A、 2000A. 3000A

3.3主要技術性能參數(見表1)

外形及安裝尺寸
