用途及適用范圍

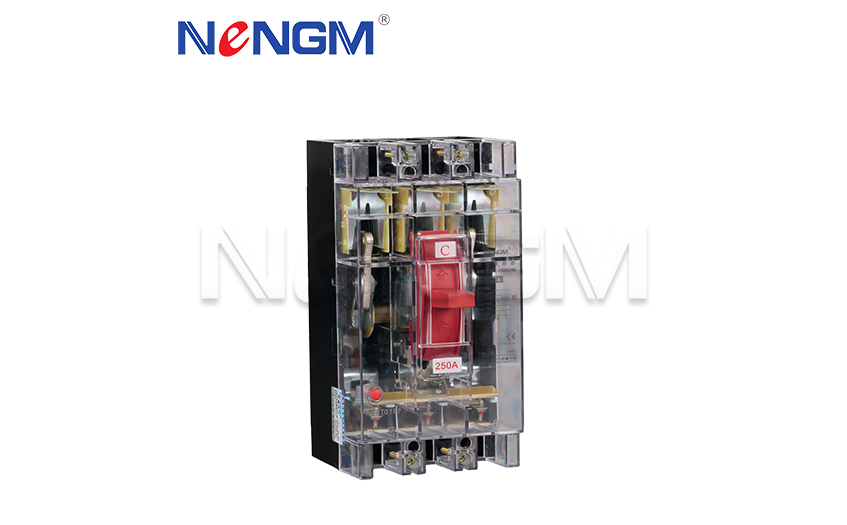

NMDZ20系列塑料外殼式斷路器額定絕緣電壓為660V,交流50Hz或60Hz,額定工作電壓380V及以下額定電流至1250A,一般作為配電用,額定電流225A及以下和400Y型的斷路器亦可作為保護電動機用,在正常情況下,斷路器可分別作為線路不頻繁轉換及電動機的不頻繁起動之用。

NMDZ20斷路器是以Y型為基本產品,由絕緣外殼、操作機構、觸頭系統和脫扣器四個部分組成。斷路器的操作機構具有使觸頭快速合閘和分斷的功能,其“合” “分” “再扣”和“自由脫扣”位置以手柄位置來區分。

C型、J型和G型斷路器是在Y型基本產品基礎上派生設計而成(除C型160A外)。J型斷路器是將Y型斷路器的觸頭進行結構改進,使之在短路情況下,在機構動作之前,動觸頭能迅速拆開,達到提高通斷能力的目的。

G型斷路器是在Y型斷路器的底板后串聯的一個平行導體組成的斥力限流觸頭系統,該系統比J型的斥力觸頭長,斷開距離也大,因此能更迅速的限流。

四極斷路器中性極(N)不裝脫扣元件,位于右側位置。在分合過程中,中性極規定為閉合時較其他三極先接觸,分閘時較其它三極后斷開。

C型斷路器是為滿足630KVA及以下變壓器電網中的配電保護之.需要,通過選用經濟型材料的簡化結構及改進工藝等辦法,能夠達到較好的經濟效果。

型號含義

外形尺寸參數
