概述

NM1RL系列自動重合閘剩余電流動作斷路器(簡稱重合聞漏電斷路器)是本公司新研制開發的產品,是一種一體式、多功能、智能型主電路電流可設定的智能斷路器。用于配電變壓器低壓側三相四線中性點直接接地(TT)的低壓電網,用來對人身觸電危險提供間接接觸保護,也可對線路或用電設備的接地故障、過電流、短路等進行保護。

型號含義

功能特點

●采用高性能8位微處理器,實時進行信號處理和智能控制;

●支持C液晶中文顯示和D數碼顯示兩種顯示方式,人機界面友好,操作簡便;

●剩余電流保護,檔位自動整定,具有重合閘功能;

●長延時、短延時和瞬時三段保護,采用電子式脫扣,與輔助電源無關;

●過欠壓保護、缺相保護、突變保護等,同時具有恢復后重合閘功能;

●線路剩余電流、三相電源電壓、負載電流實時顯示;

●保護功能與參數的設置及開啟禁用;

●監控記錄大量數據,方便維護檢修;

●具有通信功能,產品符合標準: DL/T 20-剩余電流保護器通信規約;

功能說明

1) 自動重合閘

當剩余電流超過動作電流值檔位動作跳閘后,經過20-60秒的時間能自動重合閘,但手動合閘不受時間限制。如合閘后3分鐘內故障電流消除,則合閘成功,斷路器正常運行;如果故障電流沒有排除,斷路器再次跳閘且閉鎖,不會自動重合閘,必須人工操作合閘。

2)保護功能

1)過壓保護功能

當線路相電壓高于設定值時,進過5秒延時后,斷路器保護跳閘。當線路電壓恢復到正常電壓后,斷路器可以自動合閘投運。過壓保護設置值范圍為220-350V步長: 1V;用戶還可以自行設定保護開啟或禁用。

2欠壓保護功能

當線路相電壓高于設定值時,進過5秒延時后,斷路器保護跳閘,當線路電壓恢復到正常電壓后,斷路器可以自動合閘投運,欠壓保護設置值范圍為150-220V步長: 1V;用戶還可以自行設定保護開啟或禁用。

3缺相保護功能

當線路電源端出線缺相,斷路器保護跳閘。當線路電壓恢復正常電壓后,斷路器重新合閘。缺相保護設置值范圍為80-150V,步長: 1v,用戶還可以自行設定保護開啟或禁用。

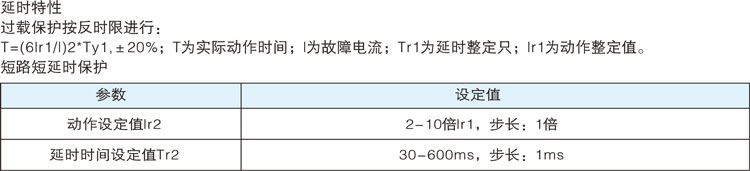

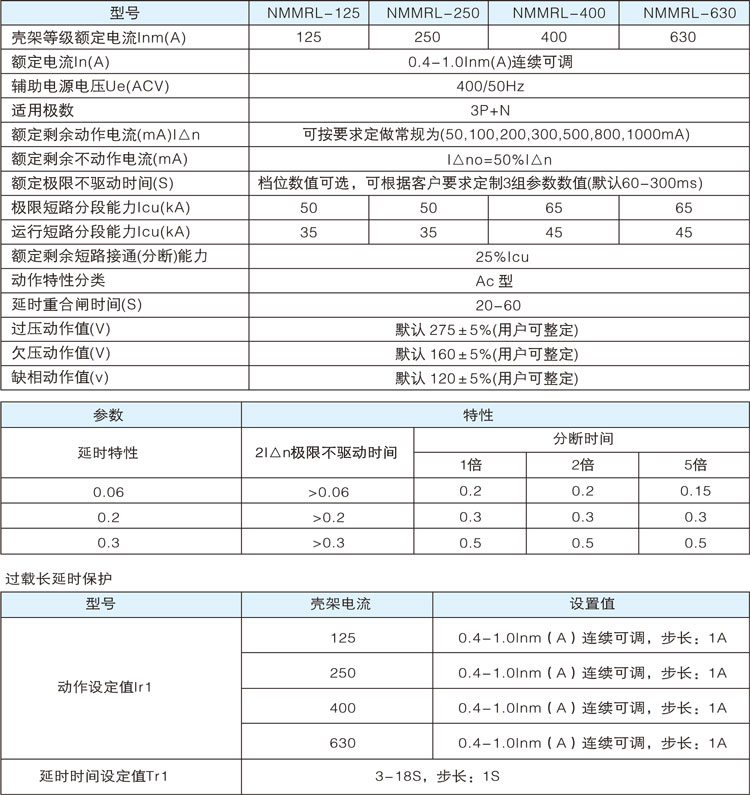

技術參數

外形及安裝尺寸
