用途及適用范圍

NMB1-□80R型自動重合閘小型斷路器(以下簡稱斷路器),適用于交流50Hz ,額定工作電壓至400V,額定電流至80A的線路中,對線路進行遠距離自動合閘、分閘控制分斷或自動信號控制合閘.分閘,同時對線路起過載和短路保護的作用,也可以作為線路的不頻繁操作轉換之用。目前,廣泛應用于與IC卡預付費電度表配套使用來控制線路的分斷,及人員難以接近的場合、維護人員不能及時到位的場合、無人值守的場合、供電連續性要求較高的場合。

符合標準: GB10963.1, IEC60898-1,具有先進水平。

型號及含義

結構特點

◆斷路器帶有自動重合閘、分閘裝置,具有如下特點:

◆所有極都有帶過電流保護、短路保護功能;

◆額定分段能力高達10KA;

◆斷路器操作機構為帶儲能式自由脫扣機構,觸頭快速閉合、快速分段,克服了斷路器

◆在自動重合閘、自動分閘過程中帶動手柄速度快慢帶來的不利影響,大大提高了產品,

◆使用壽命;在正常工用時,觸頭只能停留在閉合或斷開位置;

◆自動重合閘、分閘裝置,由可控硅、集成芯片,馬達、齒輪組成驅動元件；

◆殼體和部件均采用高阻燃、耐高溫、耐沖擊塑料制成。

正常工作條件和安裝條件

◆環境溫度:-25℃~+60℃;

◆海拔高度:安裝地點的海拔不超過2000m;

◆安裝類別: Ⅱ、Ⅲ級;

◆安裝方式:采用TH35-7.5型鋼安裝軌安裝。

技術參數

主要規格:

◆額定電流In: 6A、10A、16A、20A、25A、32A、40A、50A、63A、B0A;

◆極數: 1P+N, 2P或者3P+N, 4P。

主要技術參數:

◆瞬時脫扣類型:C型

◆額定工作電壓Ue: 230V(1P+N,2P) , 400V(3P+N, 4P);

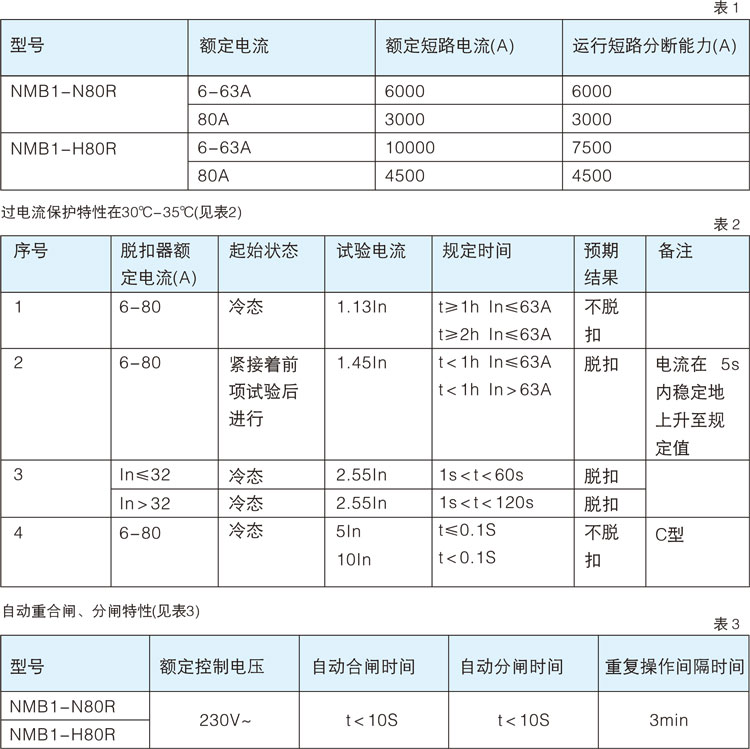

◆額定短路能力lcn、運行短路分段能力lcs(見表1)。

外形及安裝尺寸
