主要參數及技術性能

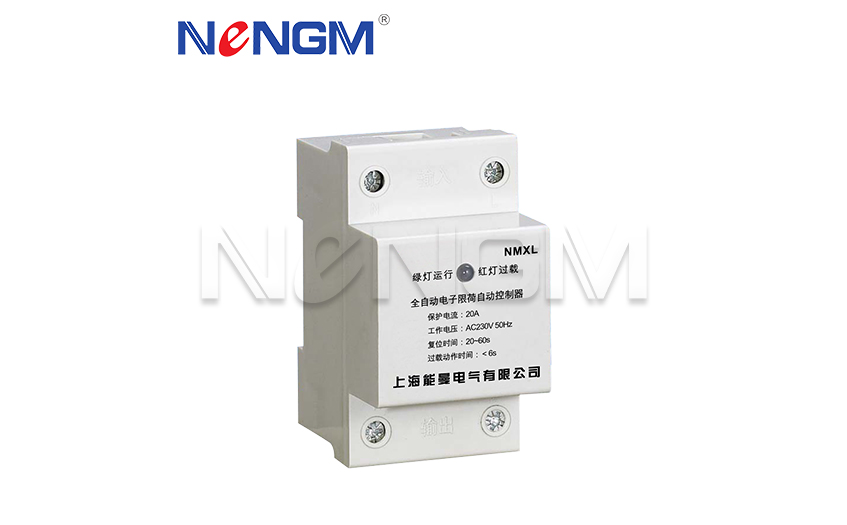

電子限電流自動控制器(簡稱限流器)適用于交流50Hz,工作電壓AC220V的控制電路,按額定的電功率供電。當用電負荷超過規定的范圍值時,控制器自動切斷負載電源,并經延時后自動復位接通負載電源,實現自動檢測控制。產品結構緊湊,外形美觀,與DZ47 (C45)并軌安裝。

36mm寬度全自動限電流控制器是我公司根據市場要求改進的第二代全自動線電流控制器,外觀精美小巧,與2P寬度大小DZ47一樣,配電箱安裝可靠,方便,雙發光二極管指示,方便清晰,容易看懂,電源進入不僅可以上進下出,也可以下進上出,極大滿足客戶要求。

主要技術參數

工作電壓: AC220V 50Hz

保護動作電流: 0.5A、1A、2A、3A、4A、5A、6A、7A、8A、10A、16A (其他規格可以定做)

保護動作延時時間: 5s (1.2倍)具有反時限特性

自動復位時間: 30s ±5s

保護動作電流 差: ±10%

功耗:≤1W

電壽命: 1x105

機械壽命: 1x106

外形尺寸: 78*36*65mm或者87*50*69mm兩種尺寸供選擇

安裝方式: 35mm導軌式安裝

使用功能說明

按產品標識輸入端、輸出端正確接線。(負載電流應小于產品的保護電流值)

面板上的雙色發光管指示狀態:指示燈發綠光時,負載電源接通,處于運行狀態;發紅光時保護功能啟動,負載電源切斷。

限流器的限荷(電流)保護動作具有反時限特性;即負載超過產品的保護電流值越大,則產品的保護動作時間越短,反之就越長。

外形尺寸
