產品概述

本產品是新一代采用線圈瞬間操作的自動轉換開關,和傳統以電機驅動的方式進行轉換的開關相比具有結構簡單,轉換動作速度快,時間小于80ms,且主觸頭系統為單刀雙擲(V型)機構即使在非常情況下也不會(huì )造成兩路電源同時接通。

型號含義

為滿足個別用戶的使用要求,可將原開關內部線路進行調整,使其達到無需控制器控制要求。但是此裝置無手動功能,無可調特定延時。故請各用戶選型時注意

NMHK型二段式設計模式

NMHK型二段式電源轉換隔離開關的額定工作電壓為AC400V。

額定電流有:16A、25A、32A、40A、63A、125A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A、6300A,它有二極、三極、四極之分。

我們將16A-125A稱為“N”型;,160A-400A稱為“T”型;630A以上稱為“M”型;

產品特點

1、兩路電流轉換均由一個電磁線圈操作。

2、結構簡單,檢修方便。

3、觸點容量大,新型的可動觸點機構穩定可靠,過載能力強。

4、淘汰了多余的導電部分,結構簡單壽命長。

手動操作方法及注意事項

轉換開關電器的電動操作可保證在85%Ue~110%下Ue轉換正常,但對于人工手動操作時因為員在力量、速度上的差異,故無法保證用人工手動操作開關做有載轉換時,可能會(huì )出現銀觸點消耗、熔焊等情況。所以在人工手動操作時請再以下情況下施行(注意全閘到位指示)。

1、控制器無操作電源時。

2、母線輸出無負載的情況下。

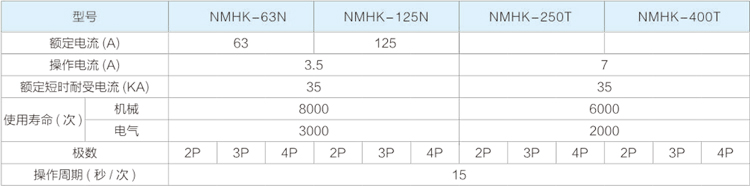

主要技術參數

外形及安裝尺寸及接線圖
