產品概述

NMQ6型A.T.S智能雙電源自動切換開關(以下簡稱開關),是一種緊急斷電時仍繼續供電開關,開關由負荷開關(開關不合熔斷絲或電流脫扣的A.T.S)和智能控制器組成,它以先進的微機控制系統為核心,電磁兼容性設計,抗干擾性強,長期連續工作穩定可靠,配以大屏幕背光LCD顯示,給用戶形成一個良好的人機對話界面,操作,警示簡便及高度智能化,是一種理想的機電一體化新型雙電源自動切換開關。

適用范圍

本開關適用于50Hz, 60Hz,額定電壓1140V以下,額定電流5000A以下的雙電源供電開關,能實現常用電源(N)與備用電源(R)之間的自動或手動切換。(主備電源可以是電網, 自起動發電機組,蓄電池等,主備電源由用戶自定),使雙電源用電客戶實現無人值守。流水線、醫療衛生、軍事設施、機場、消防、冶金、化工、紡織、石油等不允許停電的重要場所。

產品符合標準: GB/T 14048.11-2016(自動轉換開關電器)。

型號含義

產品特點

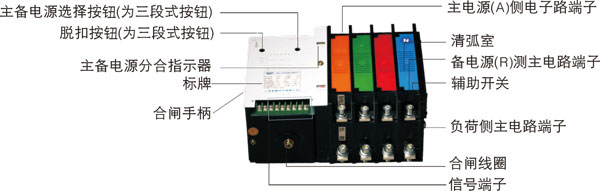

NMQ6型A.T.S作為主備雙電源自動切換開關采用電磁驅動,電氣機械同時連鎖機構,主回路觸頭為靜、動結構,動觸頭采用v型設計。為避免電磁線圈長期帶電,采用電動合閘,機械保持,控制電源均引自主備電流交流220V(無須另加控制電流),由于結構特點優越,故主備電源不會同量接通發生事故。開關有電氣或機械合閘指示,同時可以為客戶提供常開常閉無源輔助觸點供客戶其它之用。

外形及安裝尺寸及接線圖

故障分析排除

◆開機后無反應,按指令按鈕后電動操作構不動作,請檢查開關的電源接線及專用電纜的連接情況。三相電源及中性線必須接妥。通電后雖然各相電壓都有,但面板欠電壓顯示,請檢查開關電源是否接好,是否有缺相現象,本體上的熔斷絲是否因電動操作機構電流太大燒斷,用合適的熔斷絲管更換后再試。

◆經常燒斷熔絲管,請檢查電動操作機構是否有卡死現象,適當調試后再試。

使用與維護注意事項

◆開關的進出線應接標志接線,如用極開關時主備電源零線(NN,RN)不能接錯。否則將影響使用。

◆開關的底板應可靠接地,以保證供電和使用安全。

◆本開關還具備一個功能為“雙斷” (即主備電源都處于斷開位置)。此功主要用于負載處于過負荷或短路情況?？蛻粲嗀洉r應說明,否則按常規的企業規范制造(即不合上述功能)。

◆將智能控制器的專用插頭插到開關的專用插座上。

◆檢查各電器接觸部分是否可靠,壓緊,熔斷器是否完好。

◆經上述檢查調試后,系統即可投入使用,建議將工作狀態設置成“常用(N)自動”狀態。再按下電源開關,然后根據需要設置切換時間。
